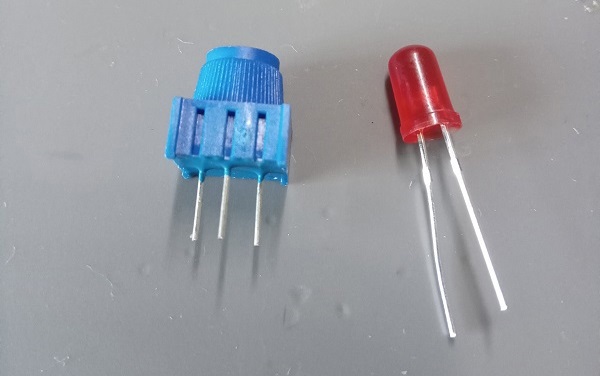

Задача: побудувати прототип простого регулятора напруги для керування яскравістю світлодіода (2-вольтовий) при напрузі живлення 4 вольт (літій-іонний акумулятор) змінним резистором 10 кОм.

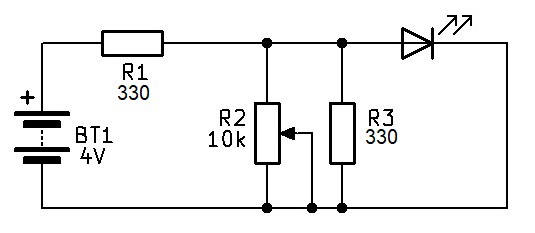

Збиратимемо наш регулятор за такою схемою:
Якби змінний резистор був 330 Ом, тоді резистор R3 був би не потрібен.

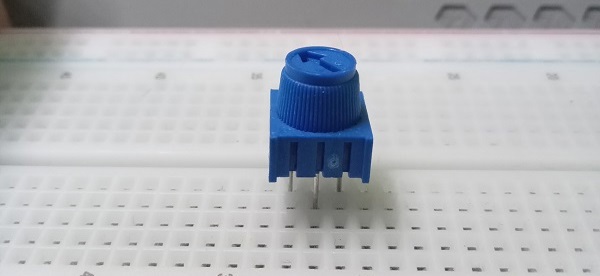

Встановлюємо на макетну плату змінний резистор так, щоб кожен з його виводів було підключено до окремої шини:

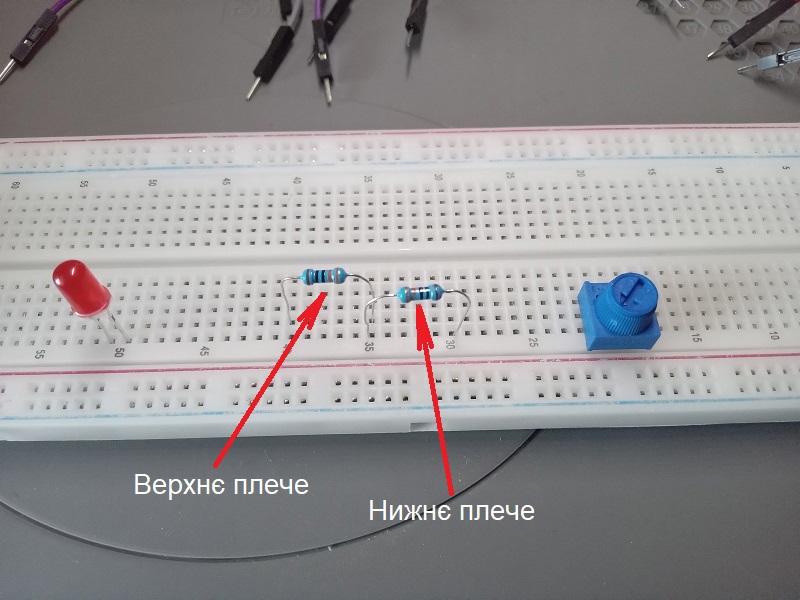

Тепер встановлюю інші елементи - діод і постійні резистори. Постійні резистори встановлюємо послідовно з'єднаними - це наш подільник напруги. Одразу визначаємося, де буде верхнє плече, а де нижнє:

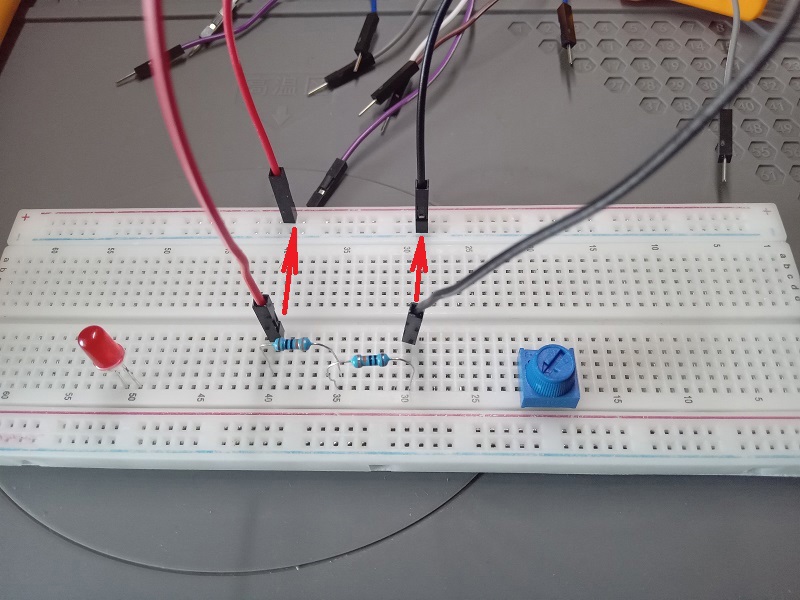

Далі необхідно під'єднати подільник напруги до шин живлення, верхнє плече на "плюс", нижнє - на "мінус":

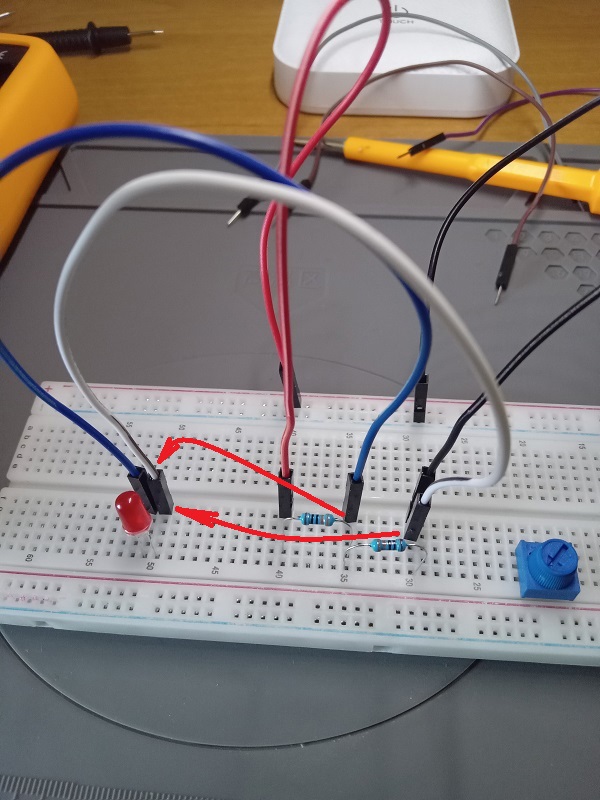

Діод живиться від нижнього плеча, тож під'єднуємо враховуючи полюси: анод діода на "центр" подільника, катод - на сторону "мінуса":

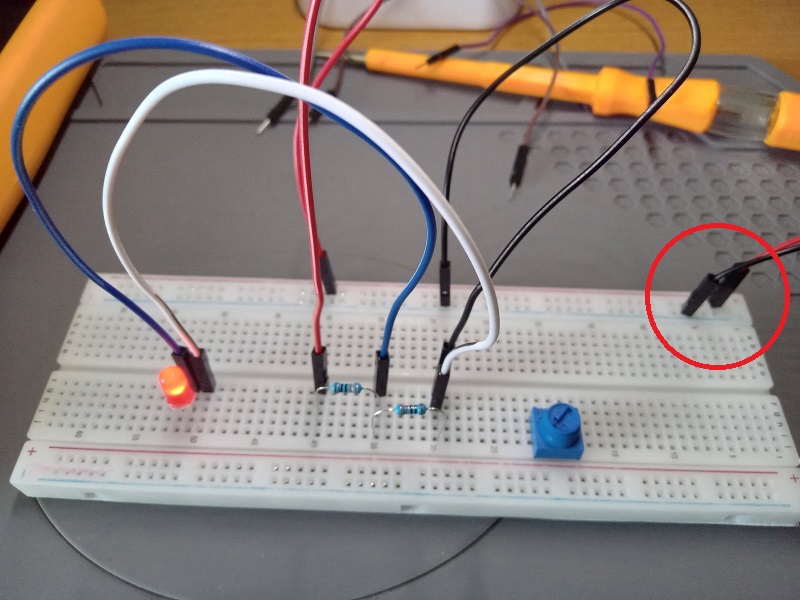

На цьому етапі в нас зібрано живлення діоду з подільника напруги, тож можемо перевірити, подавши напругу на шини живлення плати:

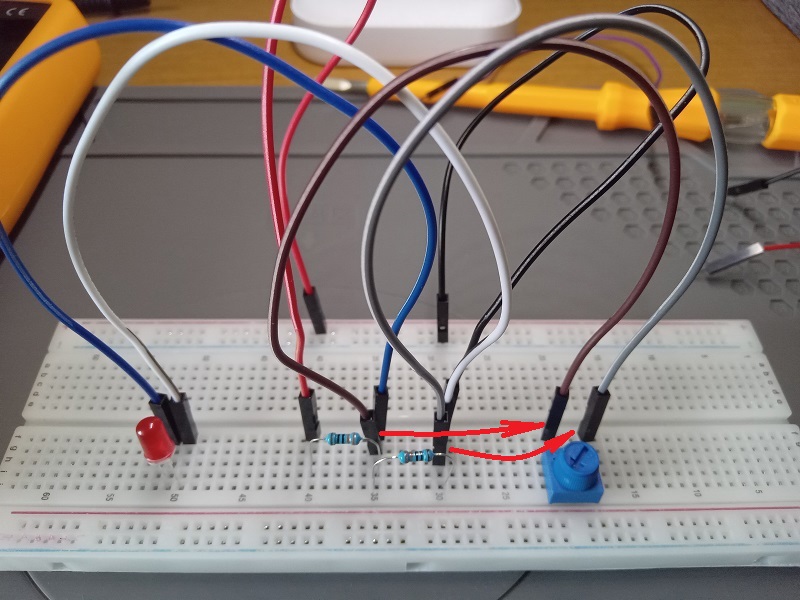

В такому стані яскравість світлодіода не регулюється, а отже ідемо далі. Паралельно нижньому плечу подільника під'єднаємо крайні виводи змінного резистора (так як він високоомний, це майже не дасть ніякого ефекту):

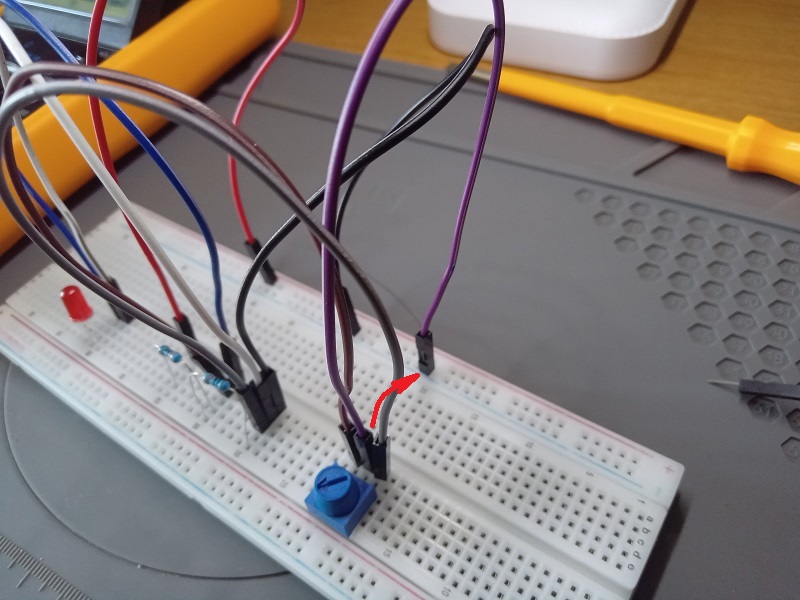

Тепер, згідно схеми, для можливості керування подільником напруги необхідно середній ("плаваючий") вивід резистора підключити до мінуса нижнього плеча подільника. Те саме буде, якщо просто під'єднати до шини мінуса (див. схему), що і робимо:
Схема повністю зібрана, тож подаємо живлення і дивимось результат:

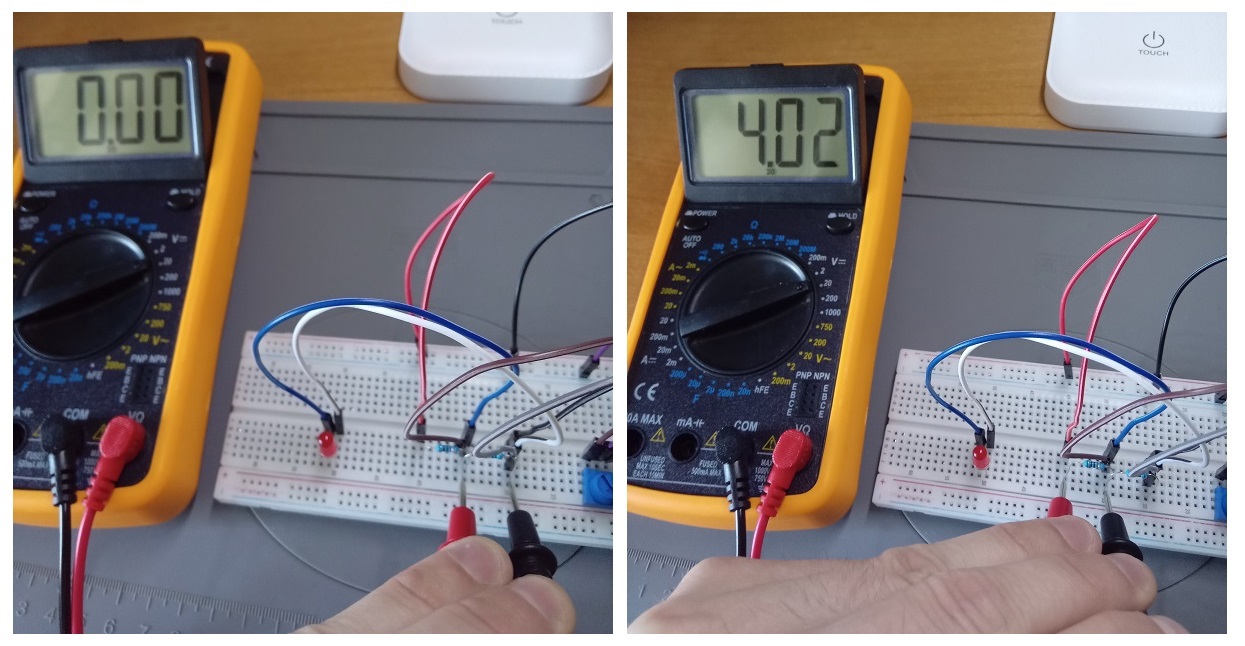

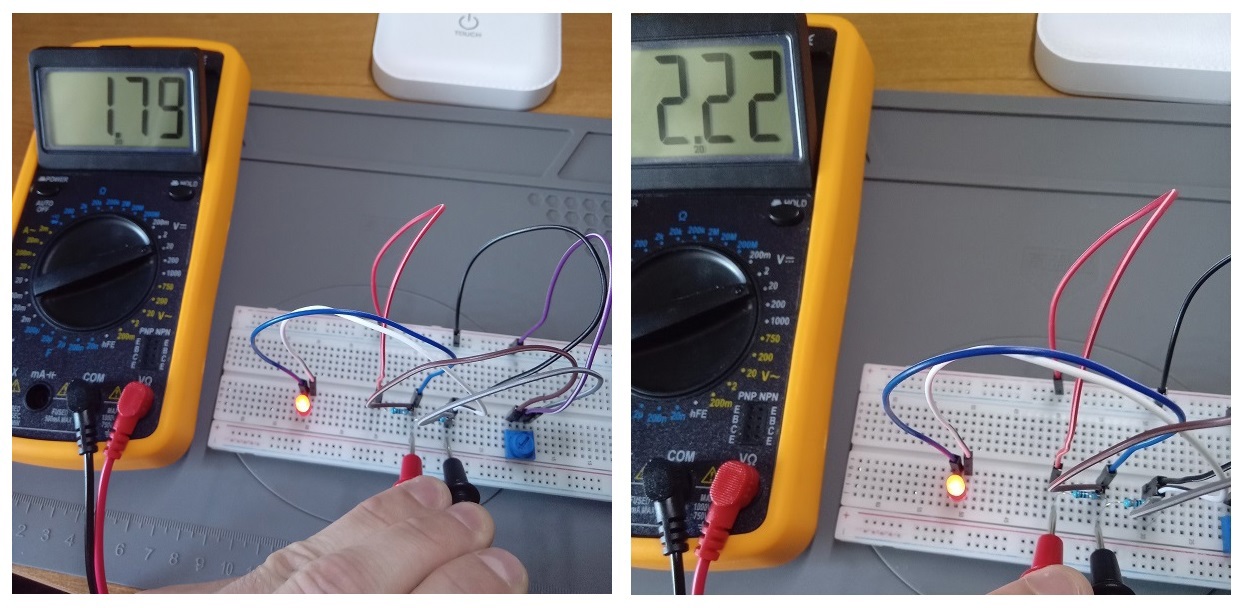

Можемо заміряти напруги на плечах подільника при різних положеннях. Так, коли регулятор викручено так, що нижнє плече "закорочено", вся напруга припадає на верхнє плече:
Якщо прокрутити в іншу сторону, то майже половина напруги плавно "перейде" на нижнє плече:
Хоча опори резисторів верхнього і нижнього плечей однакові, паралельно резистору R3 додатково підключено діод і змінний резистор, що призводить до зниження загального опору нижнього плеча, а отже і падіння напруги. Так виникає невелике розбалансування.
