Простий лічильник на Arduino Nano

Будуємо лічильник, який при натисканні кнопки збільшує значення на 1 і при досягненні певного значення лічильник скидається на нуль. Для індикації значення використаємо світлодіоди.

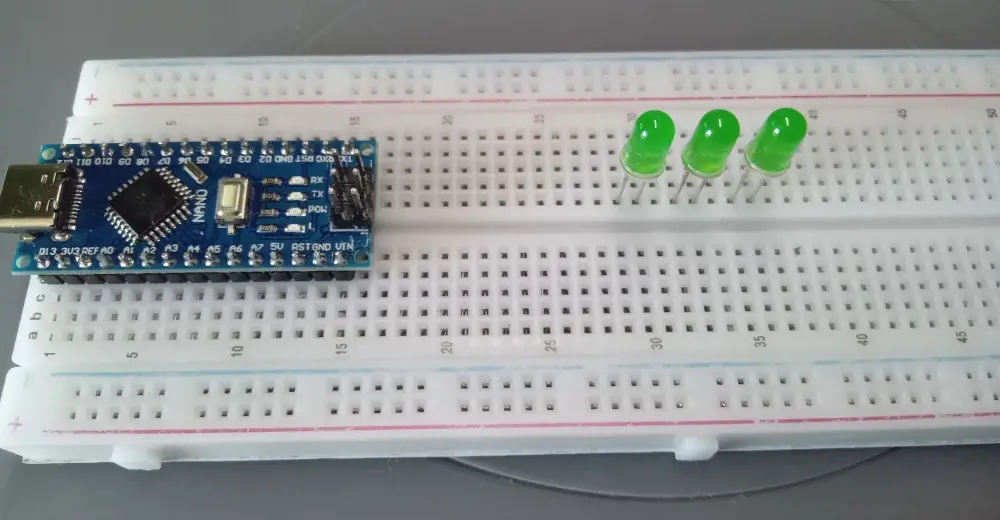

Розташуємо плату і світлодіоди на макеті зручним способом:

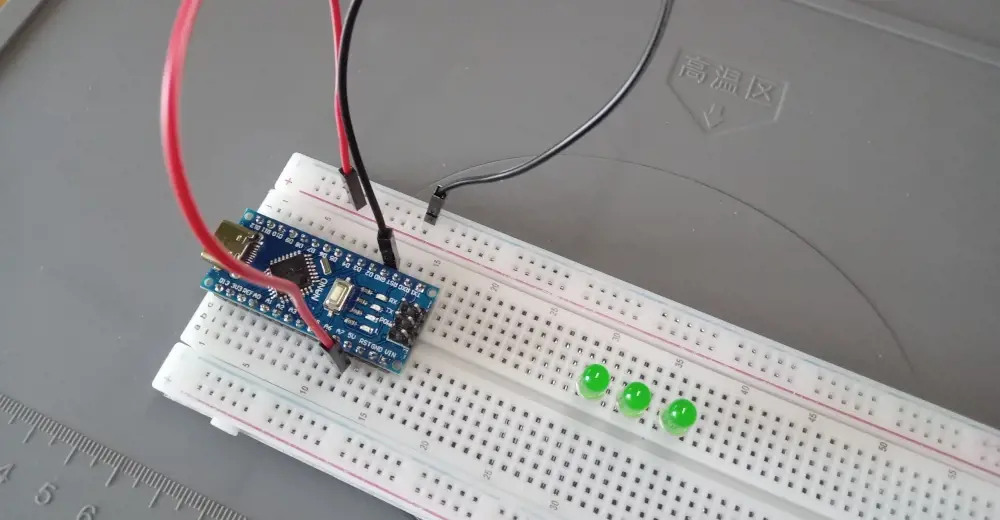

Живлення схеми буде від плати Arduino, тому з'єднаємо загальні шини живлення з пінами 5V (на "+") i GND (на "-"):

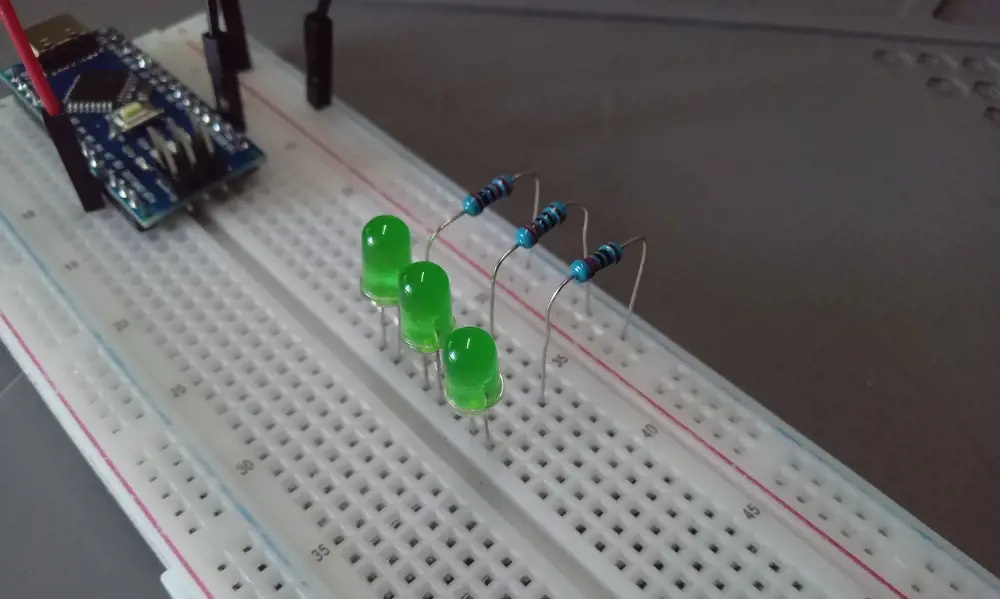

Мінус-шину через резистори 220Ом з'єднуємо з катодами діодів:

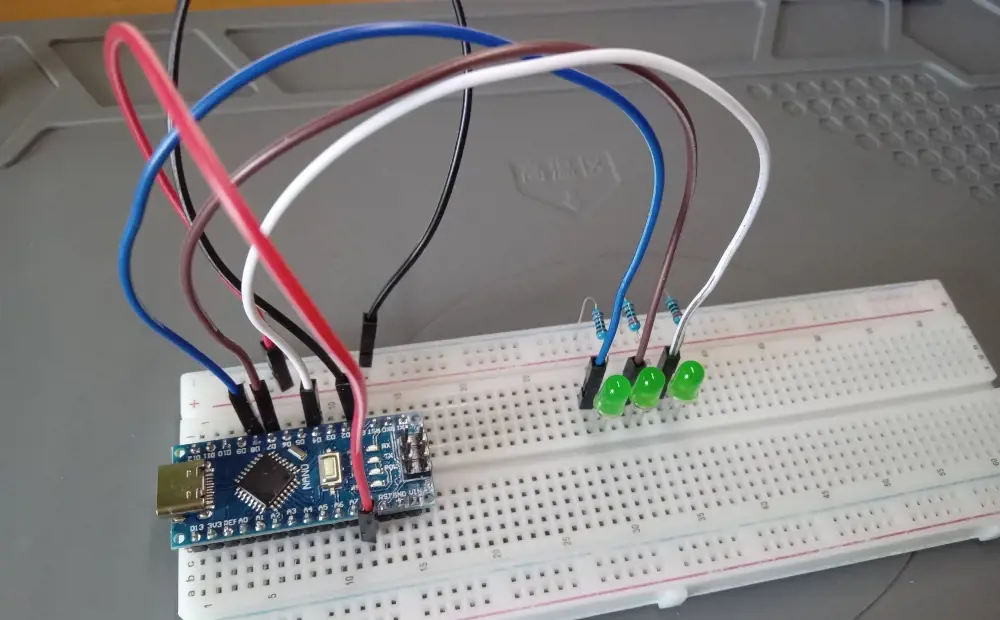

Аноди діодів підключаємо до пінів D4, D7, D8 - це прості цифрові піни GPIO, що будуть працювати в режимі виводу:

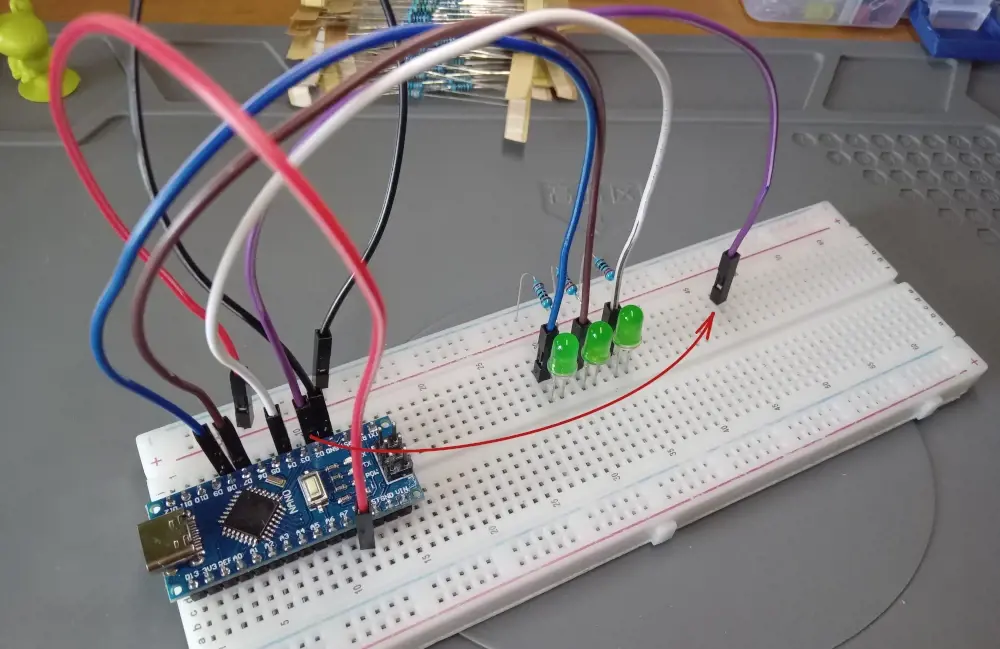

Тепер з піна D2 відведемо дріт окремо для кнопки. Це також звичайний GPIO пін, який буде працювати в режимі вводу:

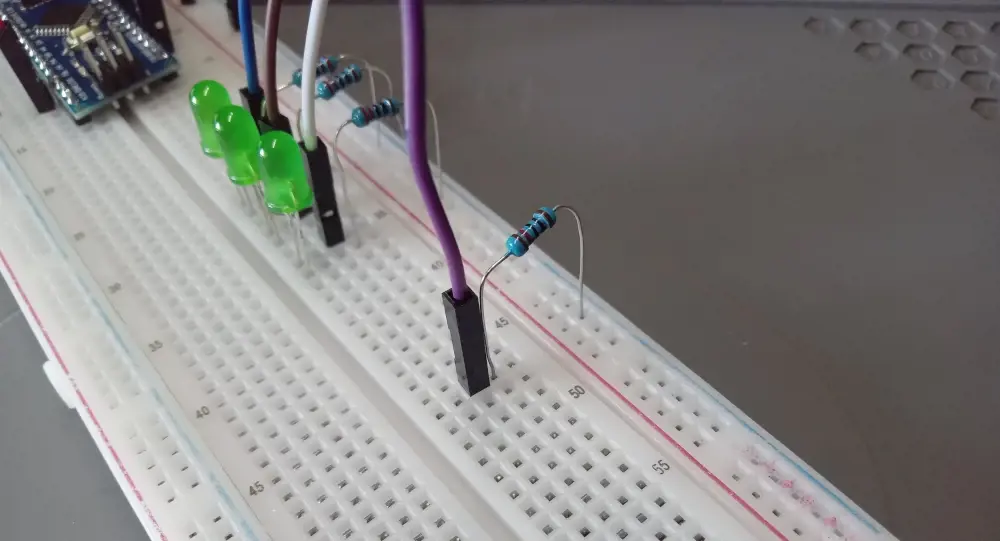

В режимі, коли кнопка не натиснута, на вході D2 має бути низький рівень. Для цього з'єднаємо D2 з мінус-шиною через резистор 10кОм. Такий резистор називається pull-down резистором:

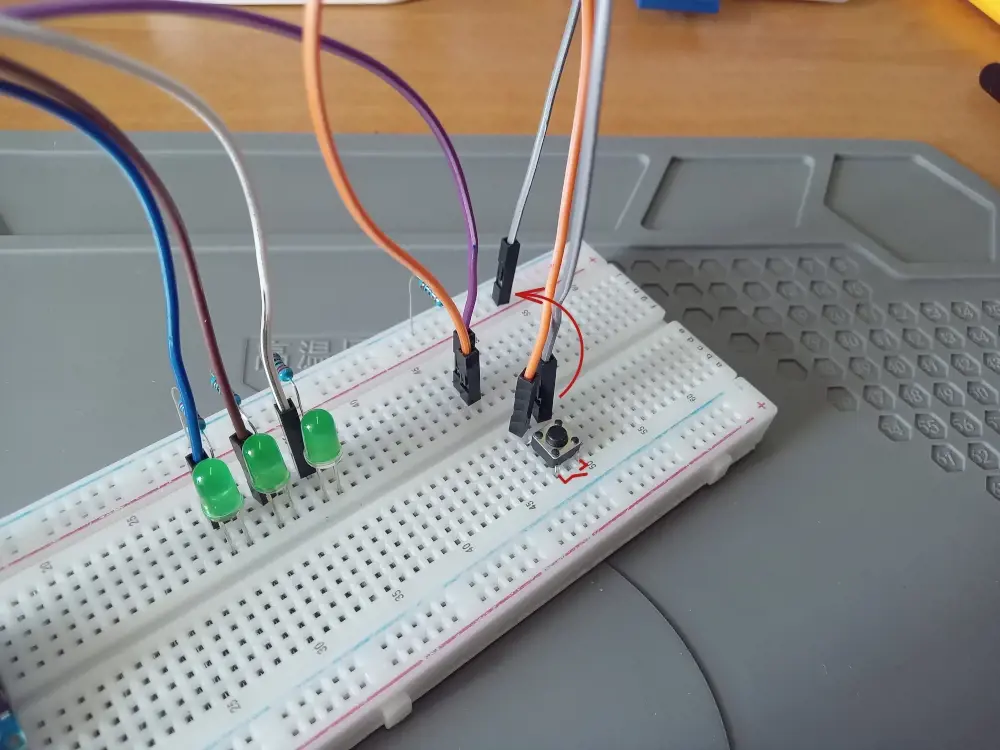

Тепер через кнопку під'єднаємо шину "+" так, щоб при натисканні на неї на D2 подавався високий рівень:

Схема готова. Тепер створимо новий проєкт в PlatformIO або Arduino IDE і в файл main.cpp запишемо такий код:

#include <Arduino.h>  //підключаємо бібліотеку Arduino

//визначаємо назви пінів світлодіодів
#define LED1_PIN 4
#define LED2_PIN 7
#define LED3_PIN 8

//пін кнопки
#define BUTTON_PIN 2

int counter;           //змінна-лічильник
bool btnLock = false;  //змінна блокування кнопки

void display(int num); //функція індикації по значенню лічильника

void setup() {  //ця функція викликається 1 раз при запуску
  counter = 0;  //початкове значення лічильника

  pinMode(BUTTON_PIN, INPUT);  //переводимо пін кнопки в режим введення

//піни світлодіодів - в режим виведення
  pinMode(LED1_PIN, OUTPUT);
  pinMode(LED2_PIN, OUTPUT);
  pinMode(LED3_PIN, OUTPUT);
}

void loop() {   //основний цикл програми
  //зчитуємо значення з піну кнопки
  //коли кнопка натиснута - 1 (високий рівень), інакше - 0 (низький рівень)
  bool btnPressed = digitalRead(BUTTON_PIN);

//якщо кнопка натиснута і ще не заблокована
  if(btnPressed && !btnLock) {
    //в першу чергу блокуємо її для запобігання
    //повторного спрацьовування якщо кнопка утримується натиснутою
    btnLock = true;

    //збільшуємо значення лічильника на одиницю
    counter++;

    //якщо значення більше 3 скидаємо лічильник до нуля
    if(counter > 3)
      counter = 0;

    display(counter);  //відображаємо значення лічильника
  }

//якщо кнопка вже не натиснута і все ще заблокована, розблоковуємо її
  if(btnLock && !btnPressed)
    btnLock = false;

  delay(1);  //мінімальна затримка 1мс
}

void display(int num) {  //функція відображення значення
  //вимикаємо всі діоди
  digitalWrite(LED1_PIN, LOW);
  digitalWrite(LED2_PIN, LOW);
  digitalWrite(LED3_PIN, LOW);

//якщо переданий аргумент 1 або більше, вмикаємо перший світлодіод
  if(num >= 1)
    digitalWrite(LED1_PIN, HIGH);

//якщо 2 або більше - вмикаємо другий
  if(num >= 2)
    digitalWrite(LED2_PIN, HIGH);

//більше 2 - третій
  if(num > 2)
    digitalWrite(LED3_PIN, HIGH);
}

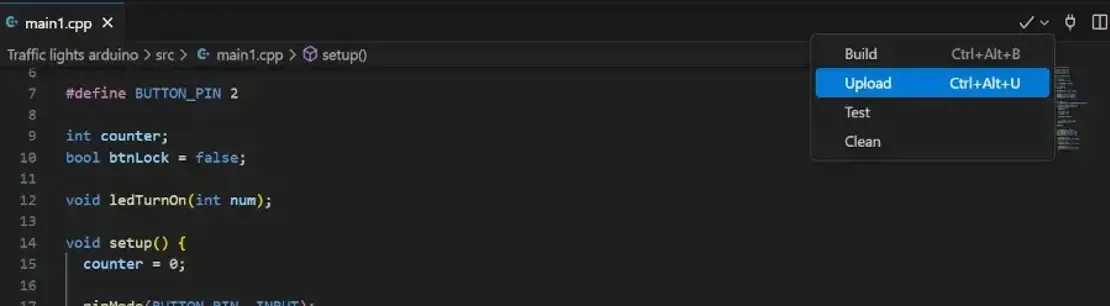

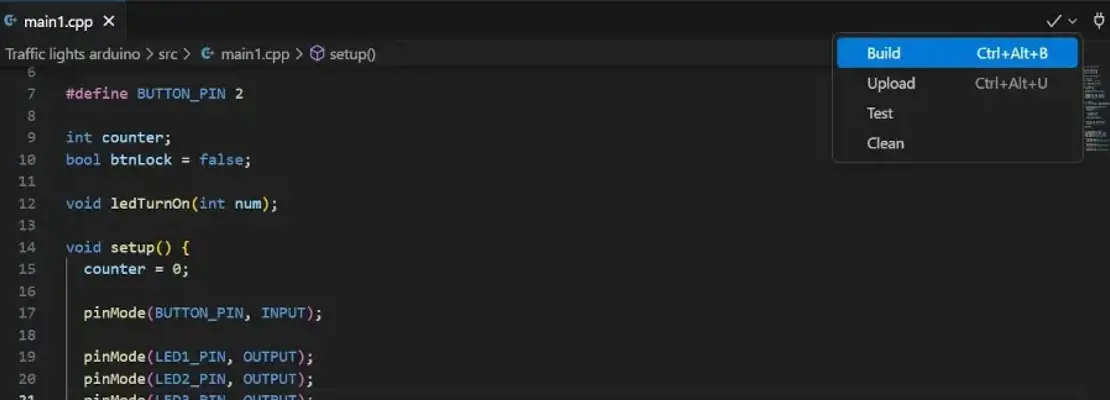

Компілюємо код, підключаємо плату Arduino через USB і завантажуємо програму на плату:

Ось такий результат вийшов. Можете погратися з кодом і зробити, наприклад, лічильник від 0 до 7 з виводом у бінарному вигляді. А я побіг - пора годувати котика ;-)
