Для перетворення змінного струму на постійний використовуються різні схеми, основані на напівпровідникових діодах. В цьому проєкті зробимо прототип діодного моста - випрямляча на 4 діодах.

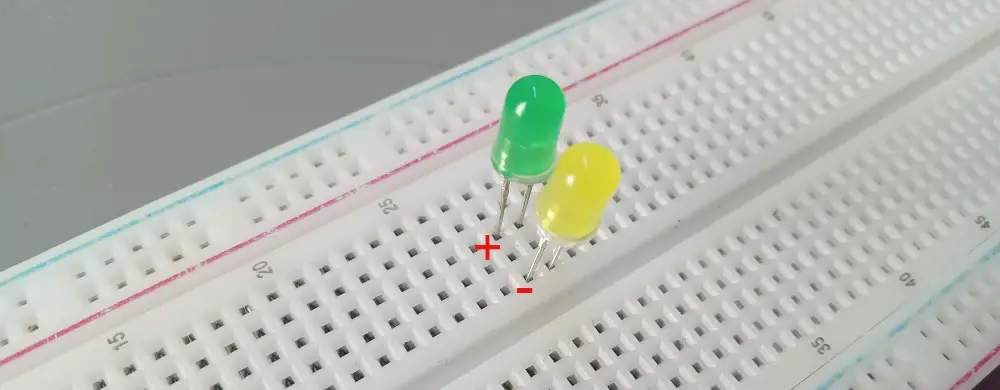

Спочатку зробимо індикатор напрямку напруги живлення на світлодіодах, для цього ми з'єднаємо два кольорових світлодіоди паралельно і в різних напрямках - анод першого з катодом другого і анод другого з катодом першого:

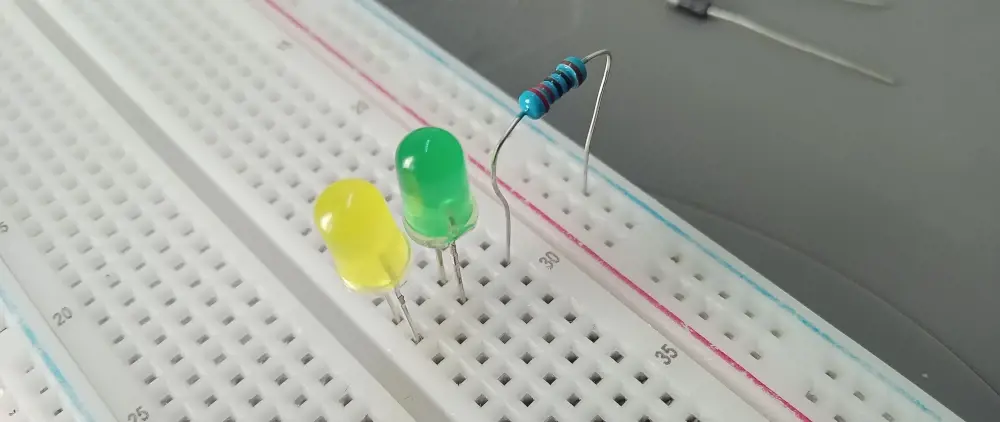

Зелений діод буде вказувати прямий напрямок напруги і має бути підключений до шин живлення прямо. Тому з'єднаємо шину "-" з катодом зеленого діода через резистор (220Ом):
Примітка: тепер в нас катод зеленого і анод жовтого діодів підключені до мінуса через 1 резистор, але краще завжди на кожен діод підбирати окремий резистор.

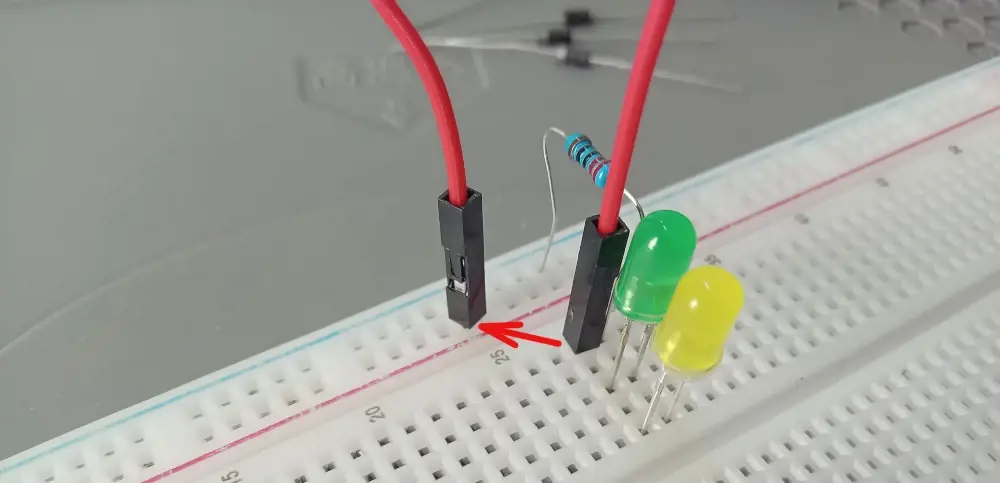

Інші вивід пари діодів з'єднаємо з шиною "+":

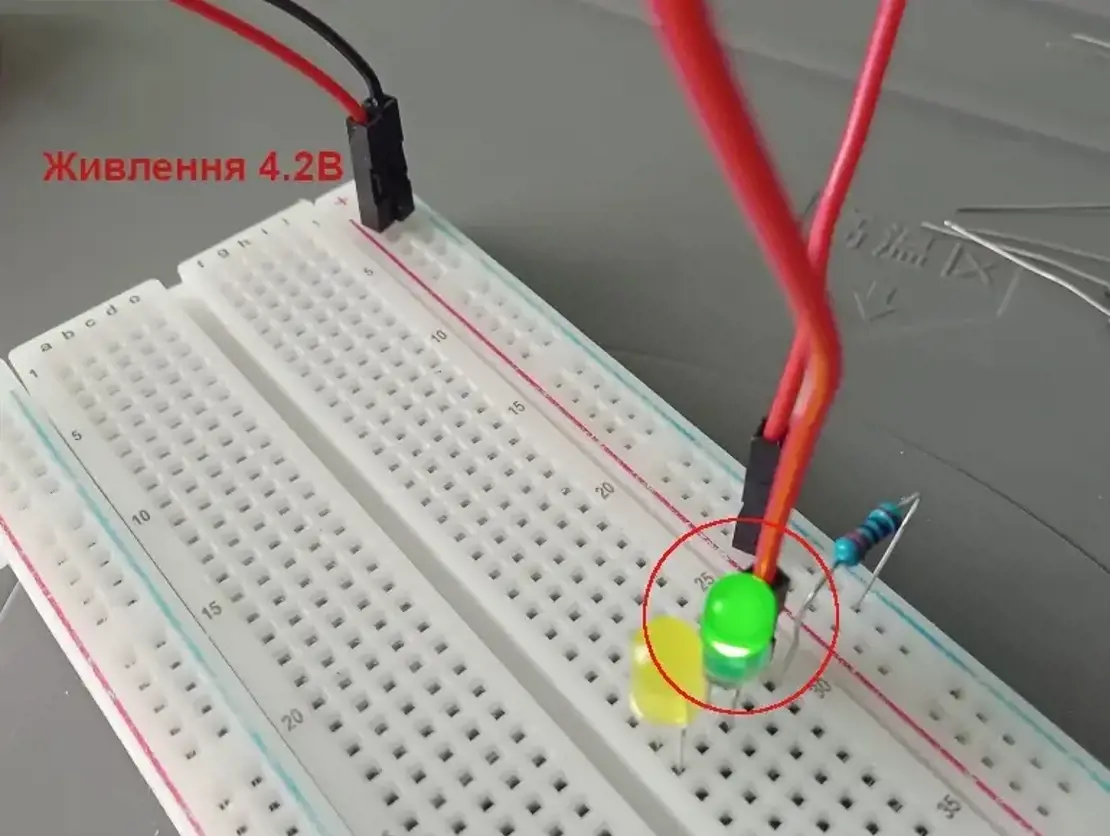

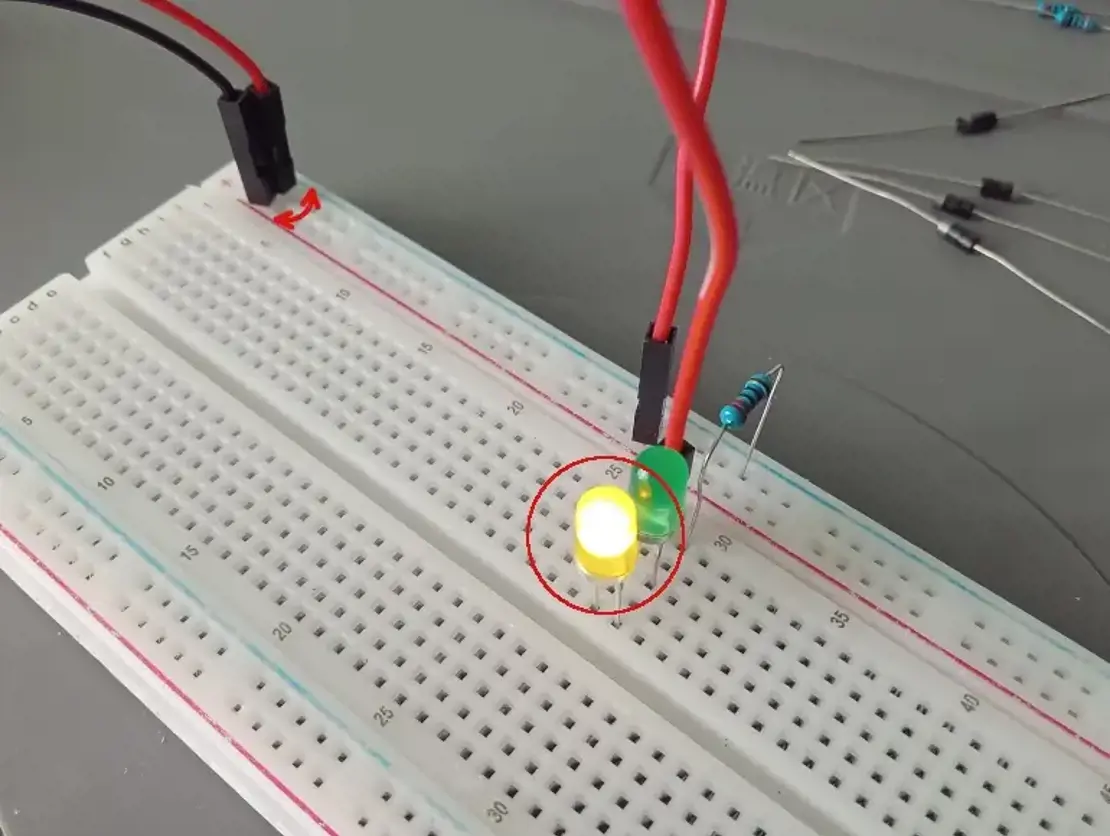

Це і є наш індикатор напрямку напруги живлення. Тепер, якщо на шинах напруга пряма (мінус на мінусі, плюс на плюсі), то світитиметься зелений, якщо навпаки - жовтий:

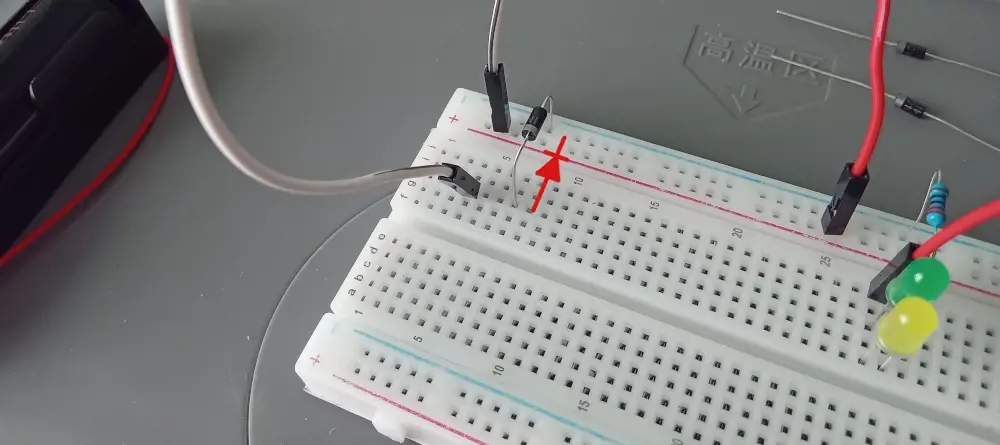

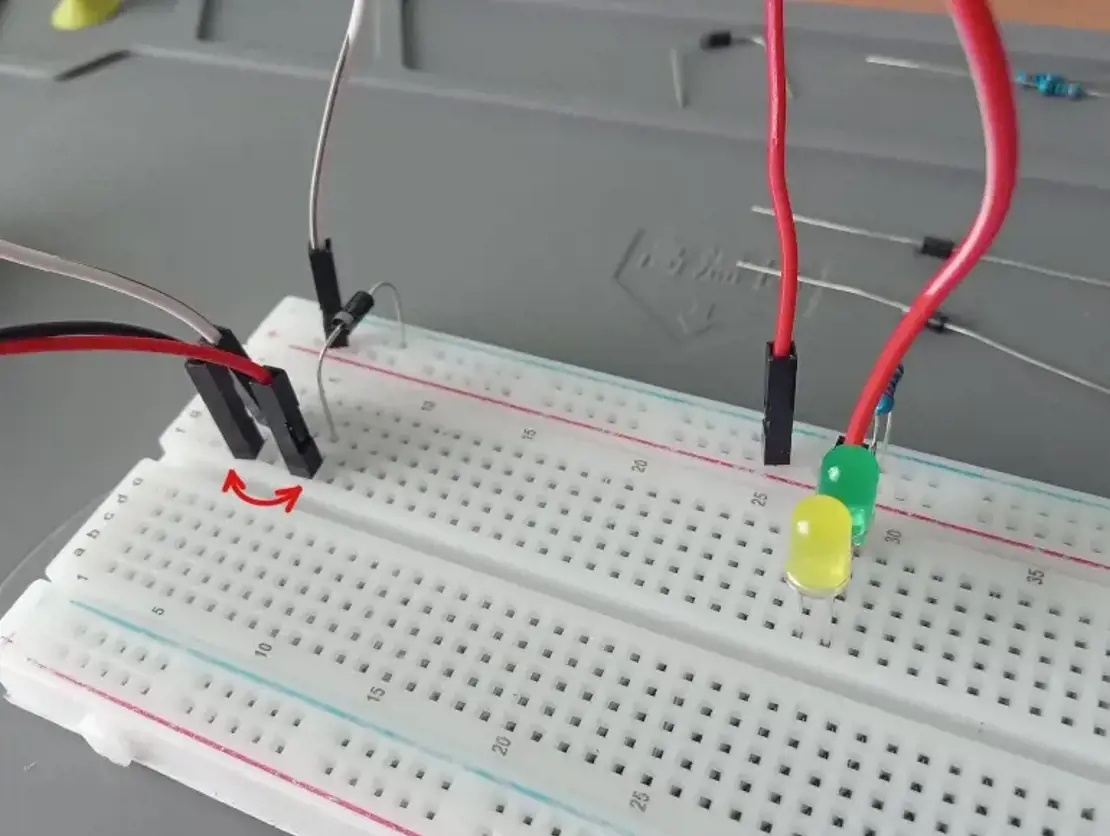

Заживимо шини не від акумулятора напряму, а через один діод, для цього використаємо дві 5-пінові шини. При цьому треба бути уважним, щоб не переплутати - діод підключається катодом до мінуса джерела живлення, а на цей діод напруга подаватиметься з поперечної 5-пінової шини:
Тепер на шини живлення завжди буде подаватися напруга у вірному напрямку - плюс завжди плюс, мінус завжди мінус і це і є самий простий випрямляч. Якщо на вхід подати напругу навпаки - струм текти не буде, так як діод цього не дозволить:

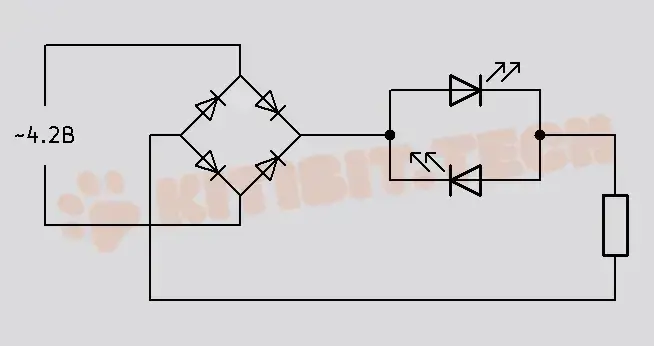

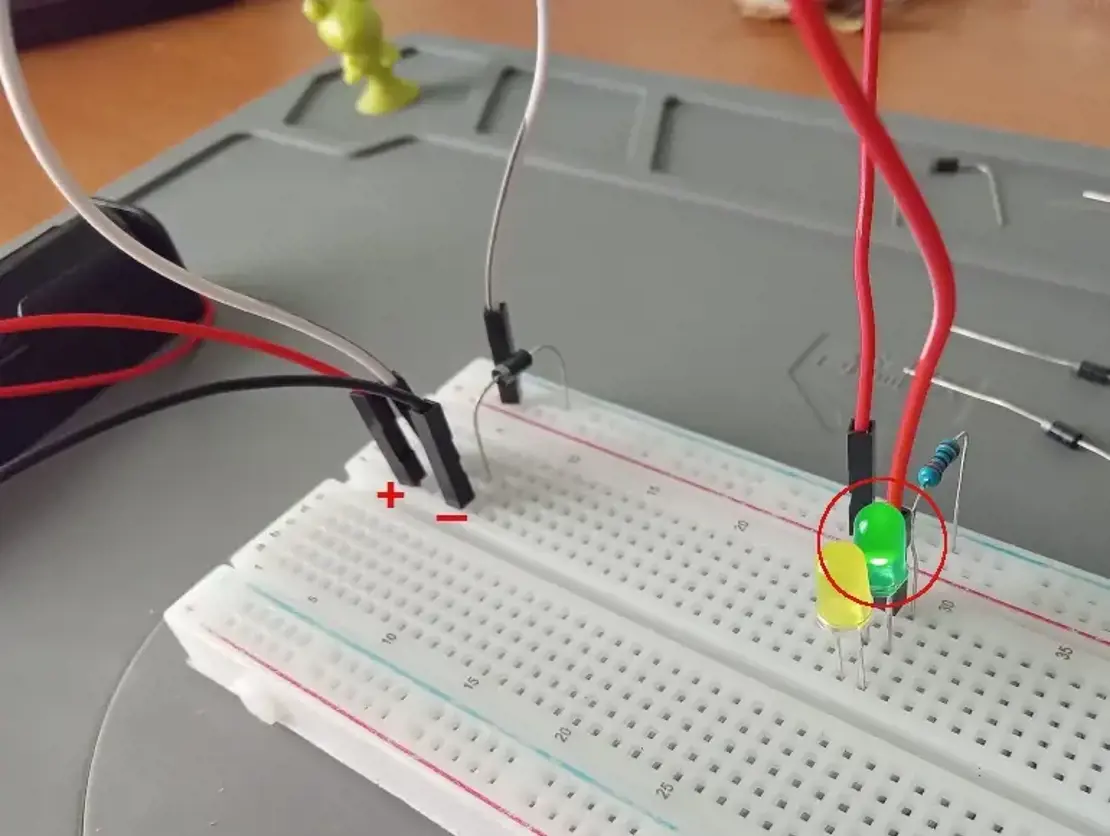

Як видно на фото вище, коли напруга подана вірно світиться зелений світлодіод, коли напруга зворотна - жовтий не горить. Так діоди ставлять часто на різні окремі ділянки схеми для захисту від зворотних напруг, але як випрямляч напруги ця схема не дуже підходить. Так як напрямок енергії в колі змінного струму постійно змінюється, в періоди часу зворотної напруги струм текти не буде, нас це не влаштовує. Тому зберемо таку схему:

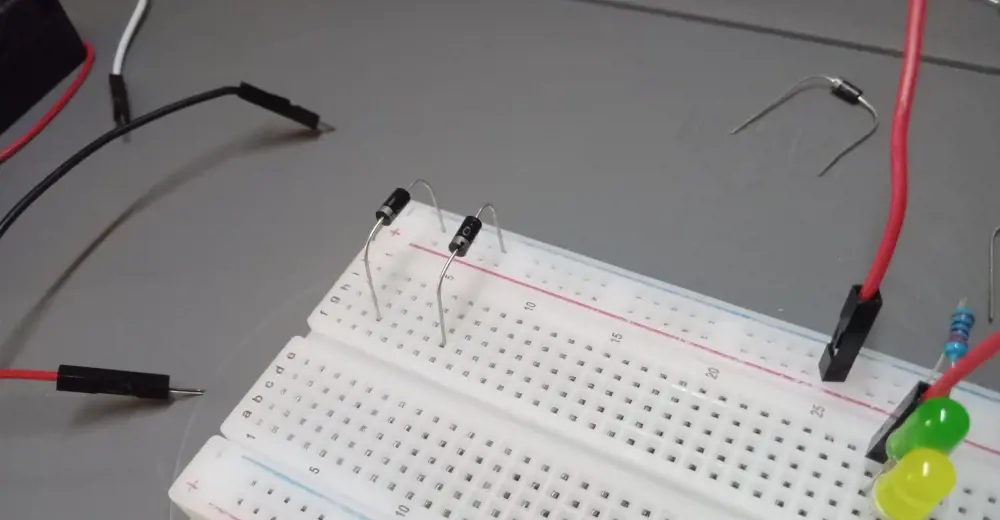

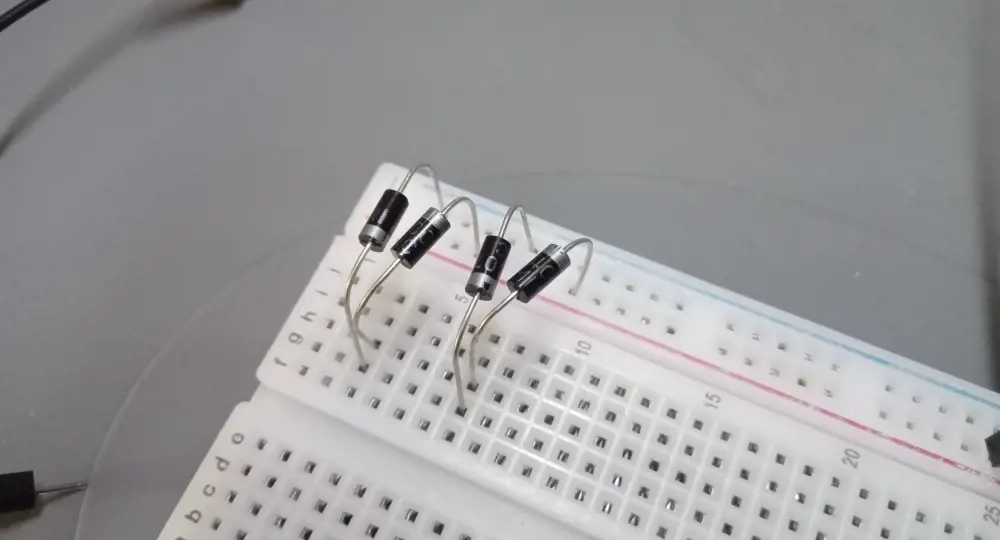

На схемі ромб з 4 діодів - це діодний міст. При такому з'єднанні який би напрямок не мала напруга на вході моста - на його виході завжди буде пряма напруга. Тож, під'єднаємо два діоди анодами до мінусу:

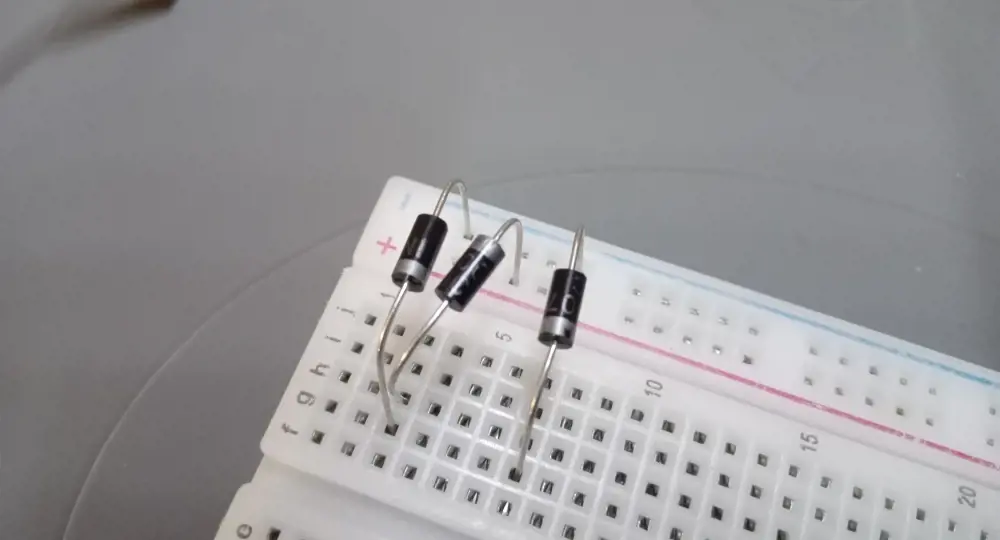

Далі уважно підключаємо ще один діод катодом до шини плюс і анодом до лівого діода:
Останній діод також катод на шину "+" і до правого діода:

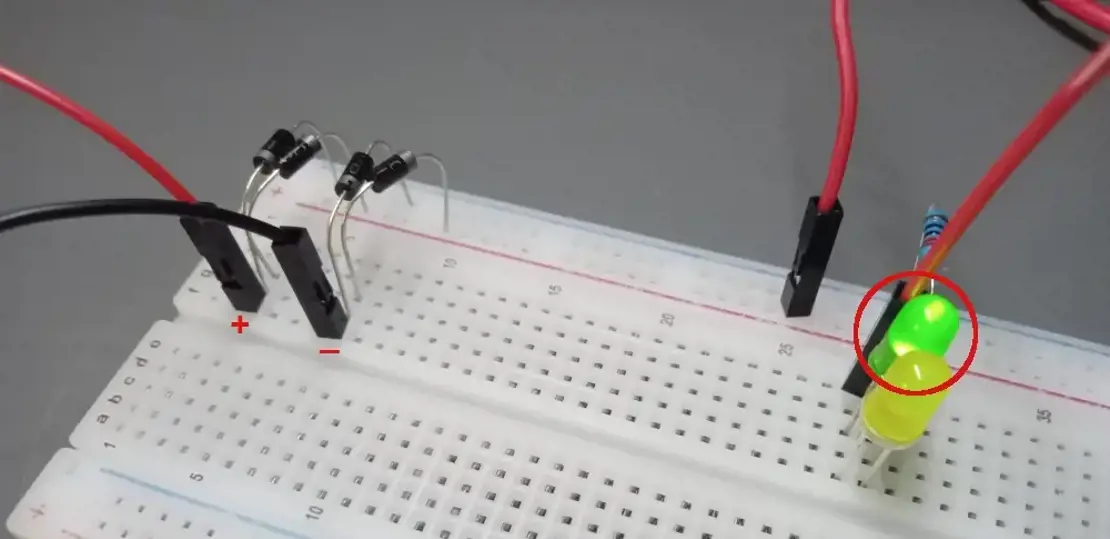

Міст готовий, на його вхід можна подавати напругу в будь-якому напрямку - на шинах полярність завжди буде правильною:

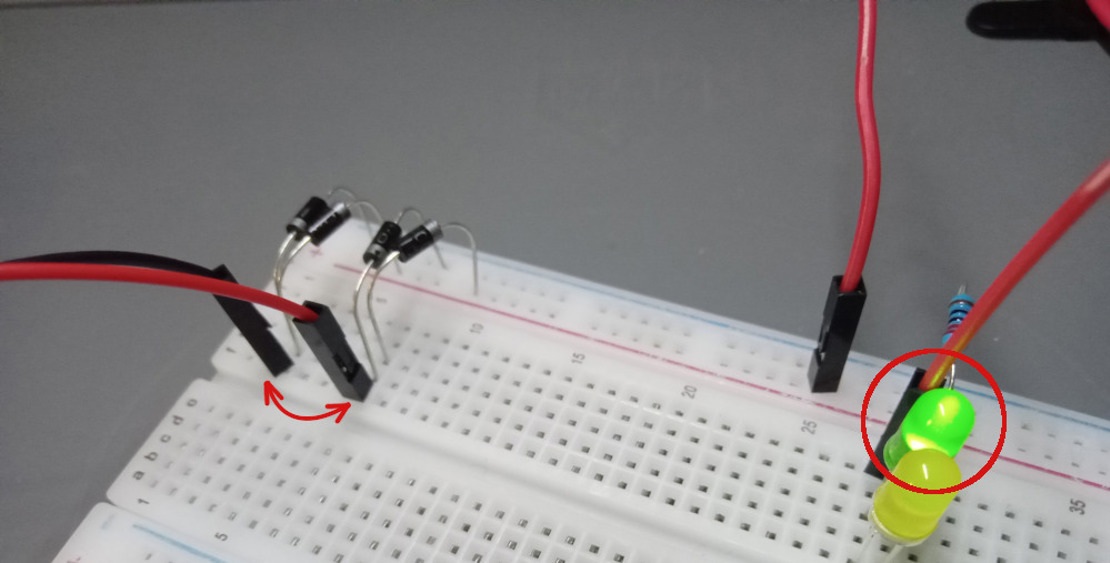

На фото видно, що завжди горить зелений - це показує що діодний міст працює правильно.
