Задача: зібрати схему з трьома світлодіодами різних кольорів і трьома кнопками на кожен. При натисканні кнопки відповідний діод світиться, при відпусканні - гасне.

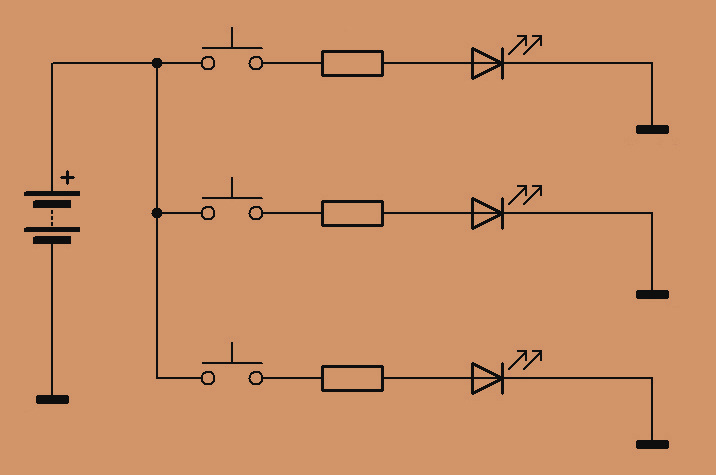

Це дуже просто зробити - три паралельно заживлені гілки, на кожній з них послідовно з'єднуються кнопка->резистор->світлодіод. Резистори потрібні для гасіння напруги у випадку якщо напруга живлення вища за номінальну напругу світлодіода. Виходить ось така проста схема:

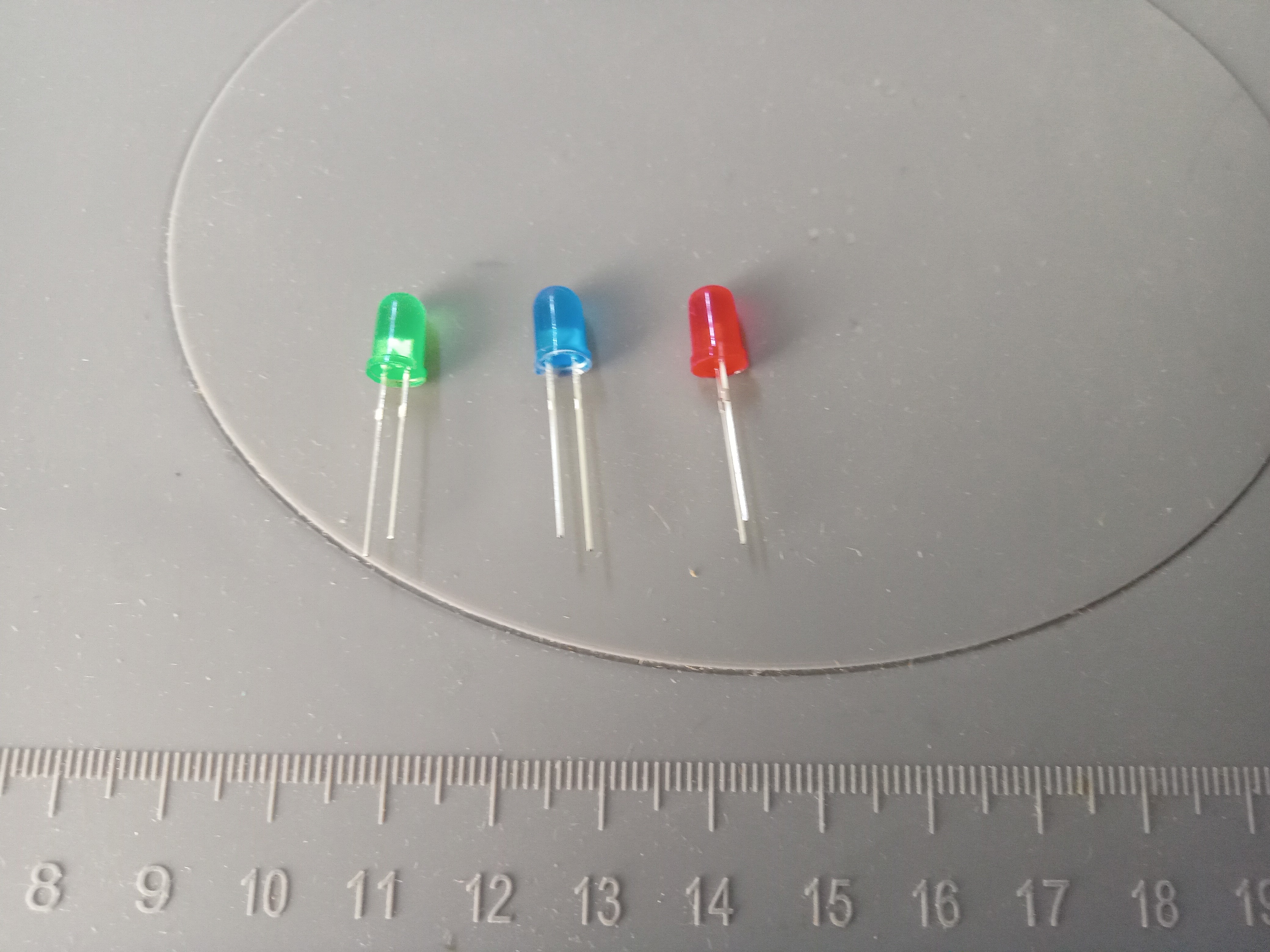

Резистори в схемі будуть різних номіналів, так як діоди різного кольору мають різну робочу напругу - така особливість. Маю такі світлодіоди, але можна використовувати інші:
В якості джерела енергії в мене буде літій-йонний акумулятор. Я його встановив у відсік і на дроти-виводи припаяв піни для підключення до макетної плати:

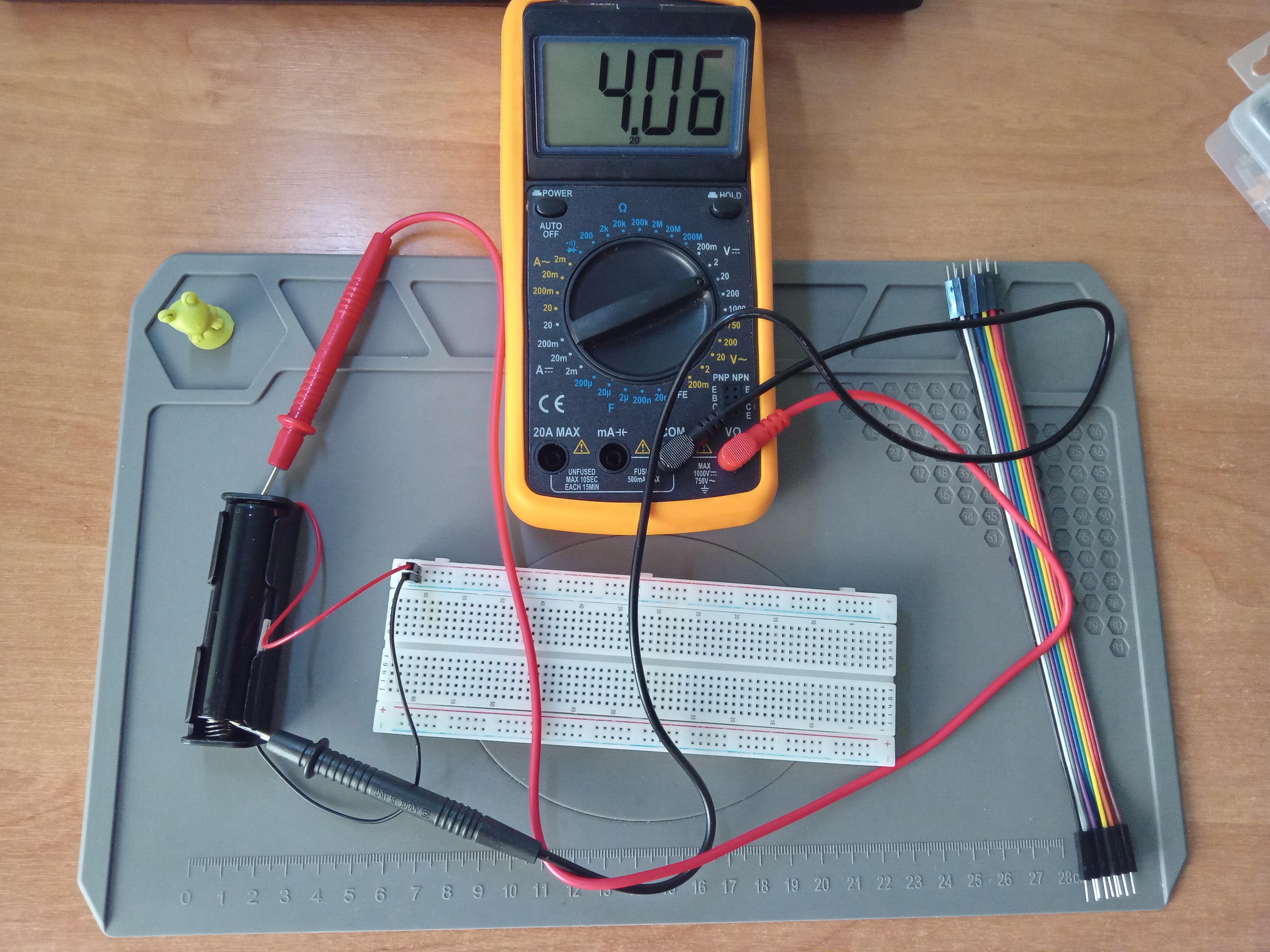

На фото зверху видно що напруга живлення буде 4,06В і це дещо забагато. Характеристики моїх світлодіодів я не маю, тому спочатку вирішив підібрати резистори під кожен світлодіод. Для початку беремо резистор високого опору - з запасом, думаю 100кОм вистачить, і збираємо такий ланцюжок:

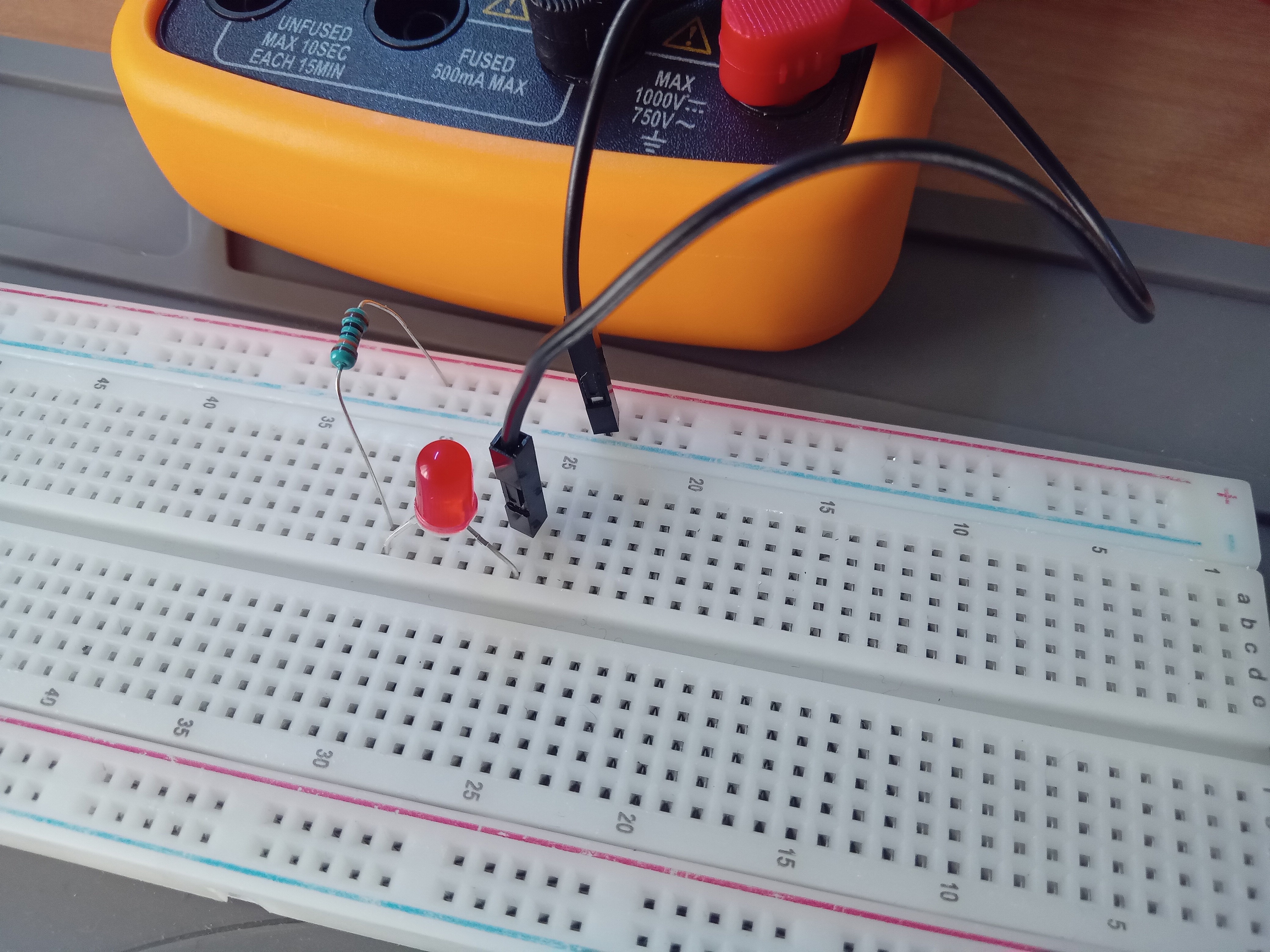

Тут резистор підключено від плюса живлення до аноду(+) діода (нагадаю, що у анода світлодіода ніжка довша). Далі катод діода через дріт з пінами підключений до мінуса живлення. На фото видно, що світлодіод майже не світиться - опір резистора занадто великий. Пробую резистор в 10кОм:

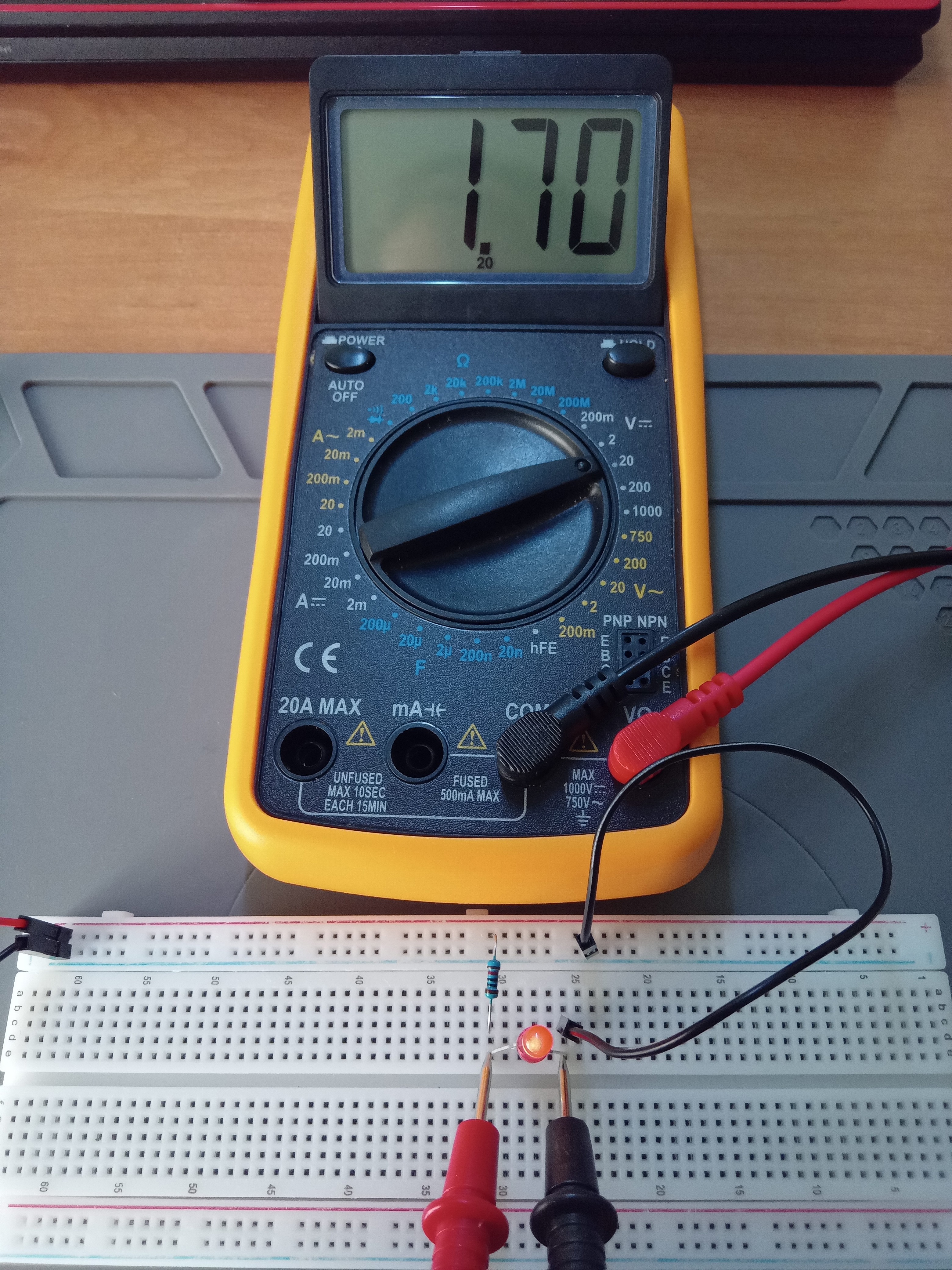

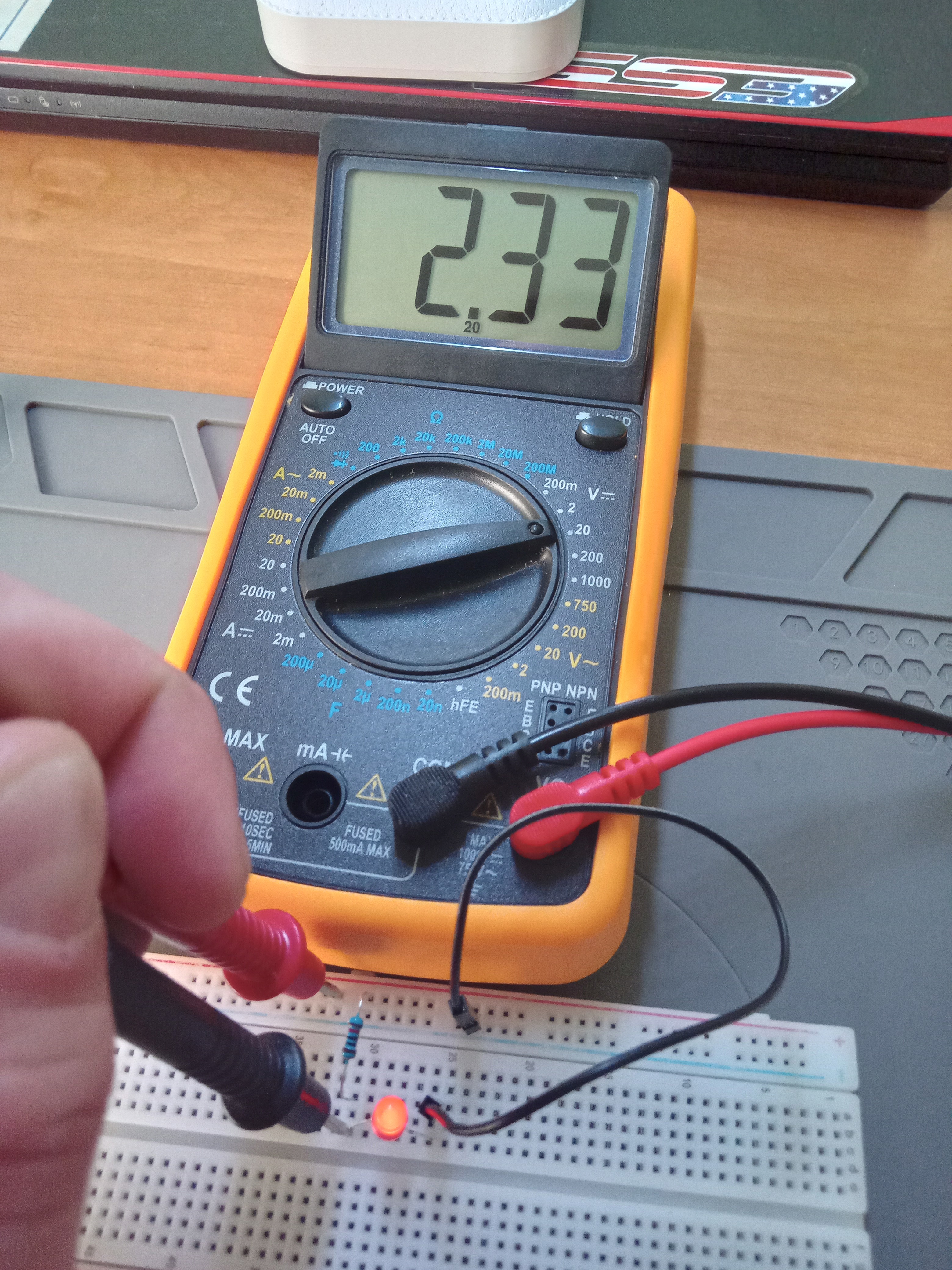

Цієї яскравості буде достатньо. На фото видно що падіння напруги на діоді 1,7 вольта, а отже на резисторі має бути приблизно до 2,3В:
Зелений світлодіод з резистором 10кОм світив слабо, тож я під нього підібрав 5,1кОм, а от синьому підійшов 100кОм.

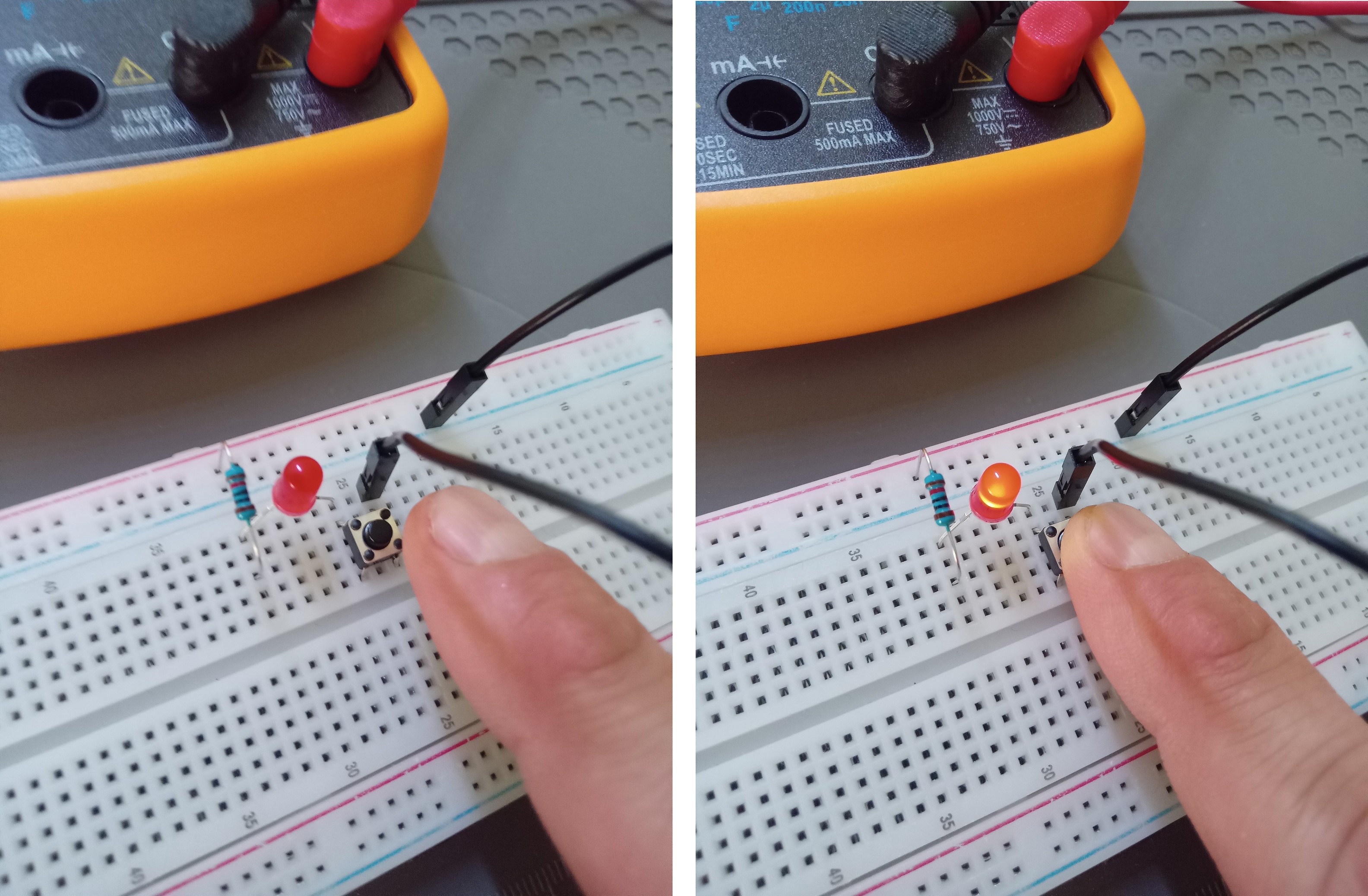

Потім зібрав повноцінну гілку з кнопкою для червоного діоду. Ось що вийшло:
Примітка: в мене кнопка на 4 виходи, в ній по суті 2 вимикача, які вмикаються і вимикаються одночасно. Я перевірив приладом які саме контакти замикаються при натисканні щоб встановити правильно.
На цьому етапі стає зрозуміло, що якщо продовжити додавати елементи неорганізовано як зараз, то на платі дуже швидко запанує хаос. Я все розібрав і почав перезбирати, на цей раз з розумінням де і що буде встановлено:

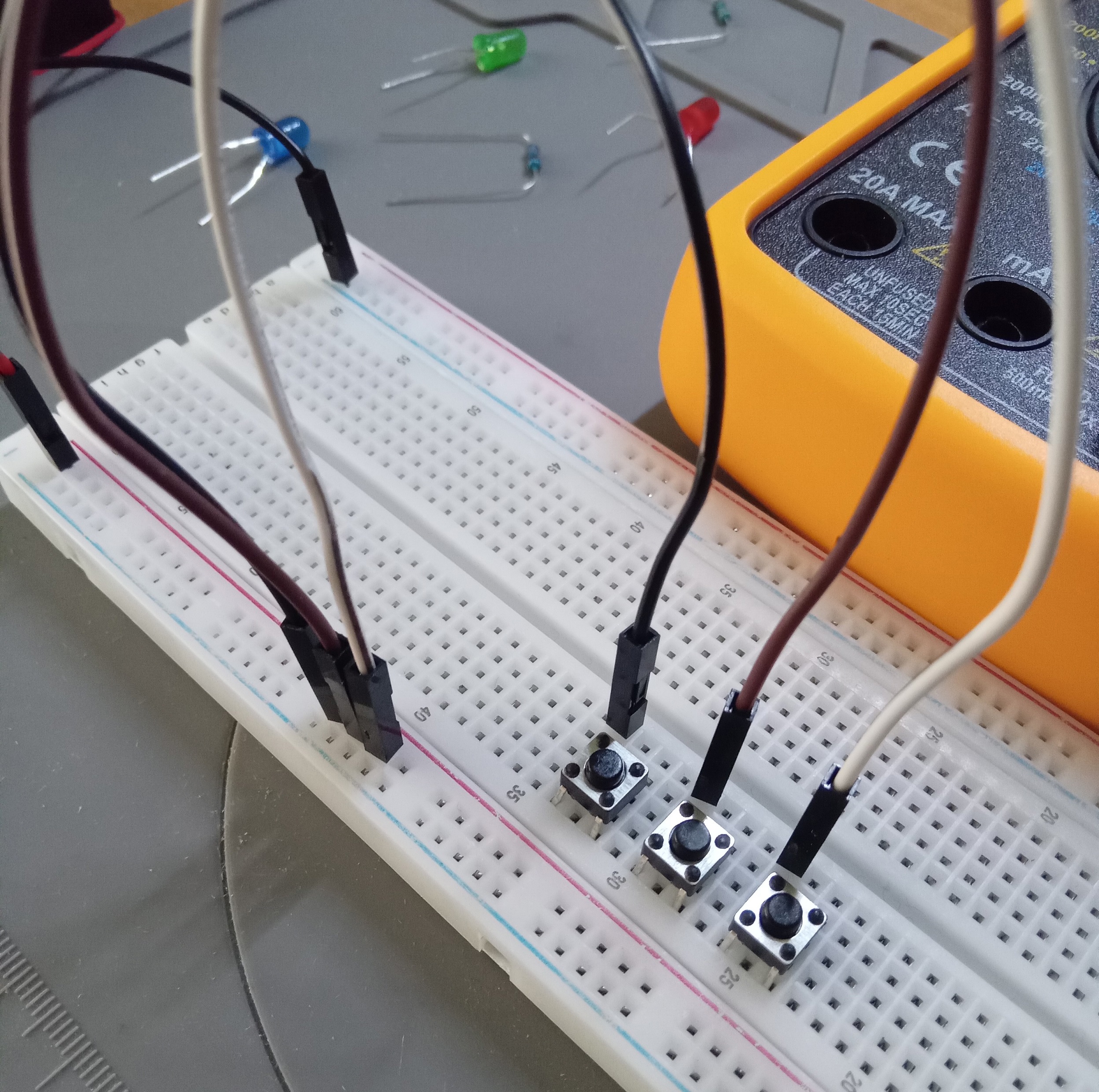

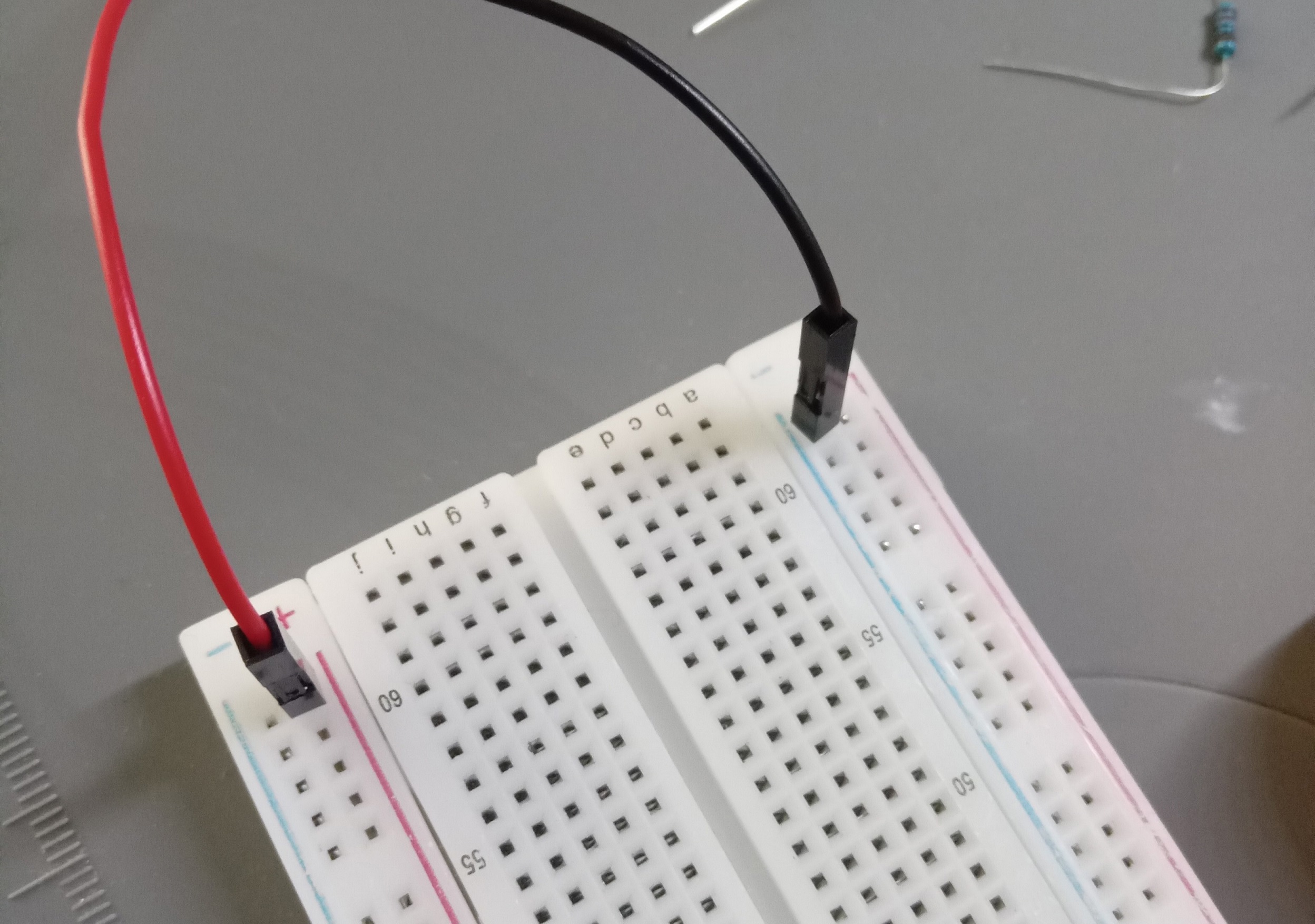

По-перше, плюс і мінус живлення я під'єднав по різних боках плати, далі встановив зручно всі три кнопки і підвів до них плюс живлення:
З виходів кнопок відвів резистори на аноди діодів, і всі катоди підвів на мінус. Ось що вийшло:
Примітка: на відео видно, що зелений дуже слабко світить. Якщо придивитись на резистор, то видно що він 10кОм, а для зеленого мав бути 5,1кОм - я помилився і взяв не той резистор. Будьте обачні, не повторюйте помилок.
